乌鲁木齐ZKJ型直线振动筛技术解析
ZKJ型直线振动筛是专为乌鲁木齐及新疆地区高寒、多粉尘、大温差工况设计的筛分设备，适用于煤炭、金属矿、砂石骨料等行业的干湿物料分级、脱水或脱介。以下是其核心技术参数、结构特点及本地化应用方案：

型号释义

• ZKJ：

  • Z：直线振动筛；

  • K：块偏心激振器；

  • J：加强型设计（适应新疆严苛工况）。

• 典型型号：ZKJ2060（筛面宽2000mm×长6000mm）、ZKJ2460（筛面宽2400mm×长6000mm）。

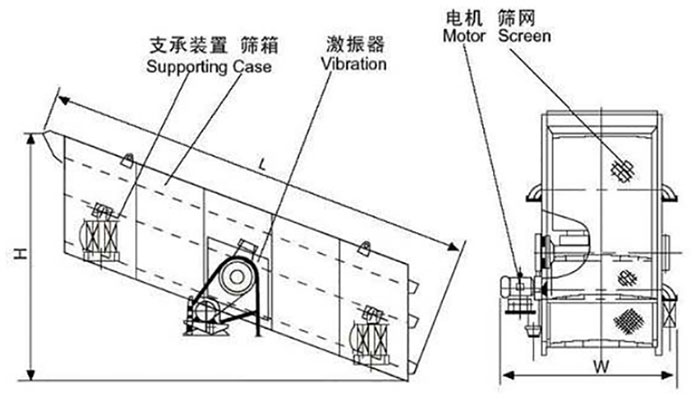

核心结构组成

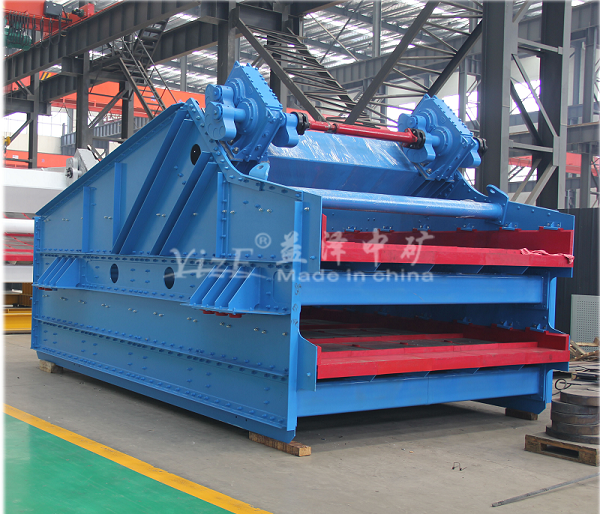

1. 筛箱

   • 材质：Q345B高强度钢板焊接，侧板厚度12-16mm，横梁采用箱型梁结构，抗冲击变形能力提升30%。

   • 筛网配置：1-3层，可选金属编织网（筛孔1-50mm）、聚氨酯筛板（耐磨寿命达6-12个月）或橡胶筛板（降噪设计）。

   • 密封设计：

     • 筛箱与筛网间采用U型橡胶条密封，接缝处填充聚氨酯胶；

     • 进料口加装防尘帘（适应乌鲁木齐风沙环境）。

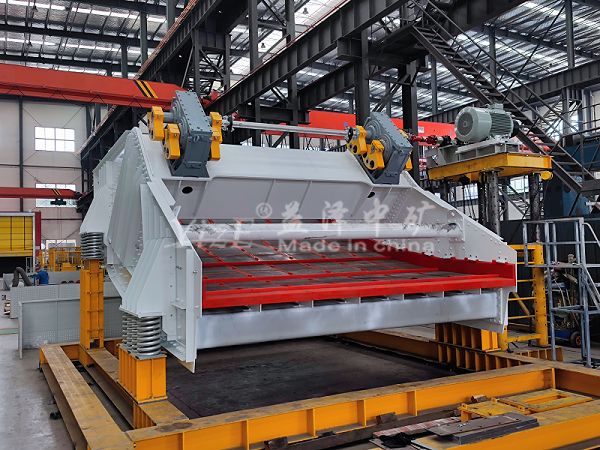

2. 激振器

   • 类型：双轴块偏心激振器，强制同步齿轮传动（齿侧间隙≤0.1mm）。

   • 激振力：60-150kN（可调），振幅4-10mm，振动频率960-980r/min。

   • 润滑系统：稀油循环润滑（冬季使用L-AN46低温润滑油，耐-30℃），油温实时监测（≤85℃）。

3. 支撑装置

   • 弹簧类型：钢制螺旋弹簧（刚度100-150N/mm）或复合橡胶弹簧（耐低温-40℃，寿命≥5年）。

   • 安装角度：水平或倾斜0-5°（脱水工况倾斜3-5°）。




4. 驱动电机

   • 功率：15kW×2（防爆型号可选Ex d IIB T4，适用于煤矿井下）。

   • 防护等级：IP55，电机散热片加装可拆卸防尘罩。

技术参数（以ZKJ2060为例）

乌鲁木齐工况适配设计

1. 耐低温强化

   • 材料选择：激振器齿轮采用20CrMnTi渗碳淬火（表面硬度HRC58-62），-40℃低温冲击功≥27J。

   • 润滑优化：冬季换用低温润滑脂（如美孚SHC 220），油路配备电伴热带（维持油温≥5℃）。

2. 防尘抗磨损

   • 激振器密封：三重迷宫密封+耐油橡胶油封，防沙尘侵入（乌鲁木齐风沙季实测防尘效率＞95%）。

   • 筛板耐磨：针对铁矿、金矿等高磨蚀性物料，筛板表面堆焊碳化钨（厚度≥2mm）或镶嵌陶瓷块。

3. 维护便捷性

   • 快拆式激振器：整体模块化设计，2小时内可完成更换。

   • 集中润滑系统：激振器轴承、齿轮同步注油，减少高空作业频率。




典型应用场景

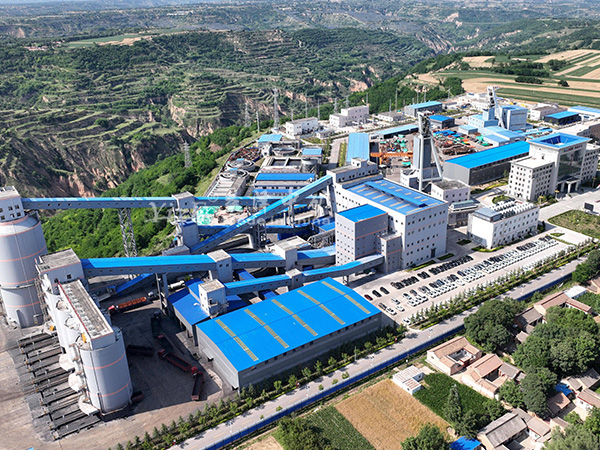

1. 煤炭行业

   • 场景：乌鲁木齐准东煤矿原煤分级（0-50mm），处理量400t/h。

   • 配置：双层筛网（上层25mm，下层6mm），聚氨酯筛板，振幅8mm。

2. 金属矿筛分

   • 场景：哈密铁矿破碎前预筛分（筛孔80mm），剔除大块废石。

   • 配置：单层重型金属筛板，激振力调至120kN，振幅6mm。

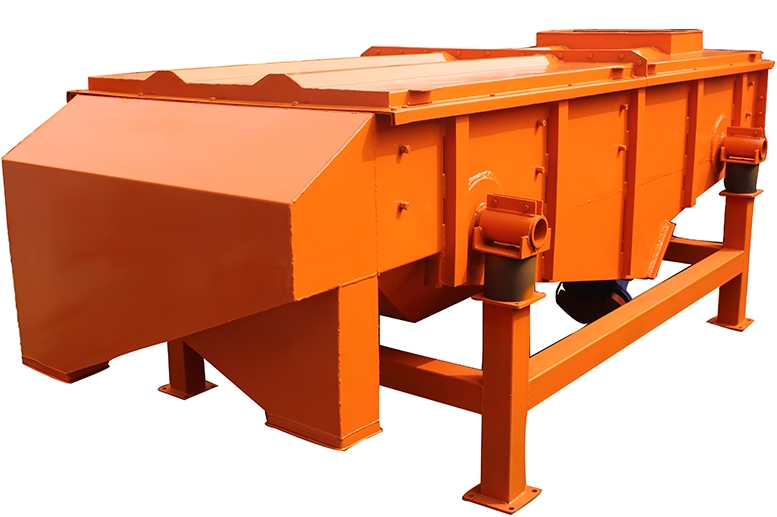

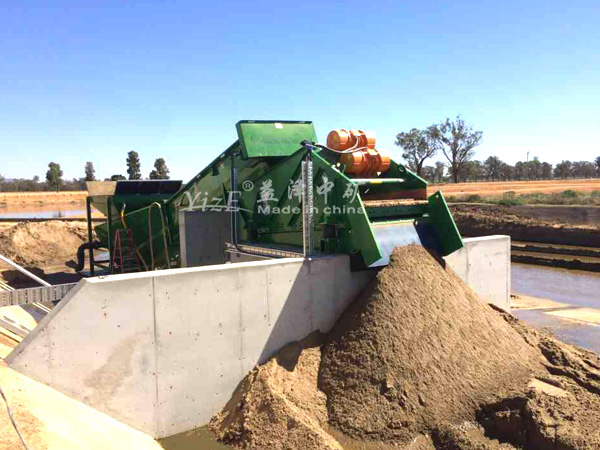

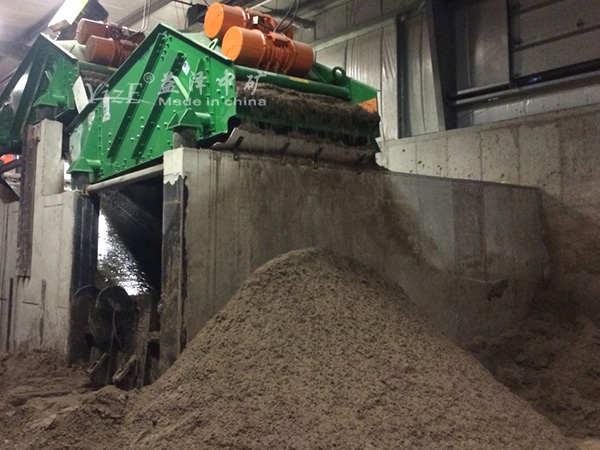

3. 砂石骨料脱水

   • 场景：乌鲁木齐砂石厂0-5mm机制砂脱水，含水率从15%降至8%。

   • 配置：倾斜5°安装，加装高压冲洗水管（压力0.5MPa）。




选型与维护建议

1. 选型关键参数

   • 物料特性：密度（如煤炭0.8-1.4t/m³，铁矿2.5-3.5t/m³）、湿度、粘度。

   • 处理量匹配：ZKJ2060适用于中小型产线（≤500t/h），ZKJ2460适合大型产线（≤800t/h）。

2. 维护要点

   • 每日检查：激振器油位、筛网破损、螺栓松动。

   • 每月维护：清洗润滑系统滤芯（过滤精度≤25μm），检查齿轮磨损（齿厚减少≤10%）。

   • 年度大修：更换老化弹簧（高度差异＞5mm），检测筛箱焊缝裂纹（磁粉探伤）。
